Plataforma de perfuração para ancoragem

Aplicação

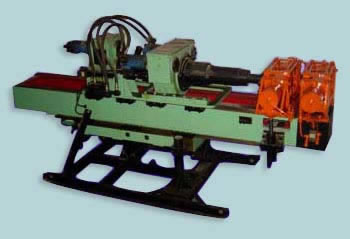

Plataforma de perfuração para ancoragem YGS-120 está equipado com duas cabeças motorizada de acionamento superior totalmente hidráulica. Elas são amplamente utilizadas para perfurar grandes buracos de pretensões de fio para ancoragem, grande diâmetro do buraco de tubo e buracos por cimentação nas encostas laterais do reservatório de captação de água em estações de energia, ferrovias e rodovias, bem como buraco de pequeno porte de fundação, etc.

Características
1. Com cabeça motorizada de duplo acionamento superior, a perfuradora para ancoragem pode alcançar vários métodos de perfuração, tais como:
(1) Durante a perfuração de um buraco de 30 a 50m de espessura na zona fraturada e outras zonas problemáticas, a máquina perfuradora pode atingir perfuração de percussão rotativo, conectando a cabeça de alimentação traseira com a ferramenta de perfuração interna e martelo DTH. Enquanto isso a cabeça motorizada da frente gira o tubo de cobertura para proteger a parede do furo.
(2) Durante a perfuração de buraco no chão complicado, camada de areia movediça e camada de lodo na máquina perfuradora para ancoragem pode atingir diferentes tipos de perfuração, utilizando ferramentas de perfuração como ferramenta de perfuração convencional rotativo e ferramenta de perfuração de longo trado. Enquanto isso, a cabeça motorizada da frente impulsiona o tubo de cobertura para girar para a proteção do buraco de parede.
(3) Durante a perfuração de um buraco na formação intacta, o equipamento de perfuração pode usar uma cabeça motorizada para alcançar perfuração rotativa e perfuração de percussão rotativo.
2. A máquina perfuradora para ancoragem apresenta capacidade de elevação e torque de saída, e tem eficiência de perfuração elevado.
3. É equipado com um dispositivo de fixação e um dispositivo de ruptura para alcançar a ruptura mecânica do haste de perfuração e tubo de cobertura. Isto reduz significativamente a intensidade de trabalho e aumenta a eficiência de perfuração.
4. Blocos de construção de estilo de design de estrutura e sistema de bomba hidráulica dupla são características distintas da nossa máquina perfuradora para ancoragem. Assim, o equipamento é conveniente para montagem e desmontagem, e é especialmente adequado para trabalhar em áreas montanhosas e outros lugares com condições de tráfego inconveniente.

Principais especificações técnicas
1) Diâmetro de perfuração: 130-250mm
2) Profundidade de perfuração: 120-80m
3) Faixa de ângulo de perfuração: Tipo YGS-120: 10º - 45º; tipo YGS-120A: 10º- 90º
4) Velocidade de saída da cabeça motorizada com acionamento superior
Cabeça traseiro: 3-130r/min
Cabeça dianteiro: 3-22r/min
5) Torque de saída da cabeça motorizada com acionamento superior
Cabeça traseiro: 3500Nm
Cabeça dianteiro: 10000Nm
6)Comprimento do mastro: 3500mm
Curso de alimentação da cabeça motorizada com acionamento superior: 1300mm
Curso do dispositivo mastro: 600mm
Curso compensatório da cabeça dianteiro: 400mm
7) Tamanho do haste recomendado (diâmetro×comprimento): 89×1000mm, 114×1000mm
Tamanho da cobertura recomendado (diâmetro×comprimento): 168×1000mm, 178×1000mm, 194×1000mm
8) Capacidade máxima de carga da cabeça motorizada com acionamento superior: 100kN
Força máximo de impulso da cabeça motorizada com acionamento superior: 52kN
9) Torque de ruptura da cobertura: 15kNm
10) Tipo de motor: Y180L-4×2, Potência: 44kW
11) Pressão nominal do sistema hidraúlico: 18MPa
12) Peso: 2500kg
Peso do componente mais pesado: 400kg
13) Dimensão total da máquina principal (Comprimento×Largura×Altura): 3500×1200×1600mm

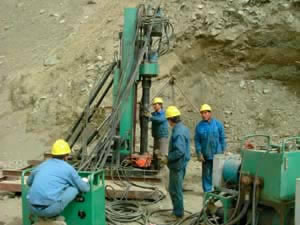

Buraco de perfuração com com método de perfuração

Termos comerciais
1. Quantidade mínima: 1pcs
2. Ciclo de entrega: 0-7 meses
3. Porto de embarque: Wuxi / Xangai
4. Termos de pagamento: Pagamento a entrega
5. Mercados internacionais: EUA, Mexico, Brasil, Colômbia, Singapura, Malásia, Indonésia, Austrália, Rússia, Ucrânia, Quirguistão, Alemanha, França, Marrocos, a Arménia, Oman, Tanzânia, Sri Lanka, Índia, Bangladesh, Paquistão, Congo, Sudão, e muito mais.

Jinfan é um fabricante profissional de máquina perfuradora para ancoragem na China. Oferecemos uma ampla variedade de produtos como máquina de perfuração geotérmica, máquina perfuradora para poço de água, máquina perfuradora sobre esteiras, máquina perfuradora por cimentação a jato, máquina perfuradora subterrânea, e mais.
